CN-15MP

スマートシーケンス対応 Furman CN-1800S用拡張ユニット

Furman CN-15MP

希望小売価格:¥30,000+税

JAN:4519581033292

CODE:CN15MP

製品概要

本機はファーマンのパワー・シーケンサーCN-1800S等、コントラクター・シリーズの拡張ミニ・ポートです。機材用ラックから離れた所に設置でき、様々な場面や用途で使用できます。またCN-1800Sとデイジー・チェーン接続することでフル・コントロールが可能です。

DIPスイッチとコントロール・ツマミにより、シーケンス時間のカスタマイズや12Vオン/オフ設定他が変更可能です。DIPスイッチ部には保護用のカバーがあるので、不意な設定の変更を防ぐことが出来ます。

遠隔地点からのリモート操作には、Furman RS-1の様なアナログのリモート・コントロール・パネルや、CN-1800Sとのデジタル・リンクが利用できます。

火災警報と連動したオート・シャットダウンも可能です。

特長

  • 親機となるパワー・シーケンサーに繋ぐことで、機材用ラックから離れた場所でも電源コントロールが可能。
  • 遠隔地点からのリモート操作は、Furman RS-1の様なアナログのリモート・コントロール・パネルや、CN-1800Sとのデジタル・リンクで可能。
  • スマート・シーケンス技術により、複数のユニットをデイジー・チェーン接続し、300m離れたユニット間でも双方向にシーケンスのオン/オフができるので、複雑なシステムを構築可能。
  • リモート端子は、コントラクション・シリーズではないファーマンの旧モデルや、他社のパワー・シーケンサーにも対応します。
  • DIPスイッチとコントロール・ツマミにより、シーケンス時間のカスタマイズや12Vオン/オフ設定他が変更可能。
  • EVS(Extreme Voltage Shutdown)機能により、77V以下または145V以上の電圧が継続する場合には電源を遮断します。EVS機能はオン/オフが可能です。

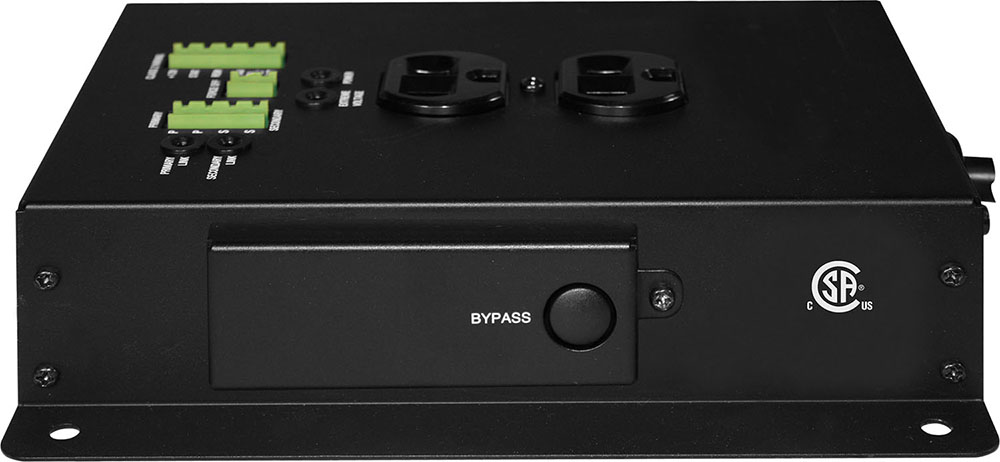

  • 保護カバーで部外者によるDIPスイッチの変更から保護します。
  • 火災警報と連動したオート・シャットダウン機能
  • CSA規格

なぜAC電源のシーケンスが必要?

プロの音響・映像設備においては、多くの場合、オーディオ用のパワーアンプの電源を最後に入れる必要があります。パワー・シーケンシンサーは、グループごとに電源のオン/オフを行うので、シグナル・プロセッサーの電源を先に、パワーアンプの電源を後に入れることができます。音響・映像システムを停止させる時には、シーケンサーが逆の順番でシステムの電源を切るので、パワーアンプの電源が先に、シグナル・プロセッサーの電源が後にオフになります。

こうした手順が必要なのは、機器の故障の大部分が、電源をオン/オフする際に発生するからです。パワー・シーケンスは、機器の電源を順番にオンにすることで、悪質なポップ・ノイズを防ぎます。

ポップ・ノイズとは、オーディオ・パワーアンプがオンになっている状態でシグナル・プロセッサーの電源をオン/オフすることでスピーカーから出る「ボン!」という音です。この「ボン!」という音がある程度増幅されると、スピーカーが損傷してしまいます。ですから、不快で費用のかかるこうしたトラブルを防止するためにも、AC電源のシーケンスは非常に重要なのです。

Furmanのコントラクター・シリーズの機器は、操作員の近くにある音響機器ばかりでなく、遠く離れた場所にある機器の電源もオン/オフできます。今までは難しかったシーケンス動作も簡単にできます。独自のスマート・シーケンスにより、難しい設定なしで端末同士でも使えます。

スマート・シーケンス

スマート・シーケンスにより、技術に詳しくない係員でも簡単に正しい順序で機材の電源をオンにすることができます。Furmanのコントラクター・シリーズの製品は、安価な2芯ケーブルで複数のユニットをリンクすることで、大規模なコントロール・システムが構築できます。

一般的に、大規模で先進的な施設には高価なオートメーション・システムが使用されますが、そういったシステムでも、AC電源の分配とフィルタリング、機器の保護を集中して行えるものは滅多にありません。ましてや、予算の限られた施設にとっては、導入すら難しい高価なオートメーション・システムがほとんどです。

スマート・シーケンスなら、箱から出してすぐに、ACパワー・マネージメントおよびコントロールが可能になります。Furmanの最も新しいパワー・シーケンスは、最長300mまでの範囲にある機器を、端から端までコントロールできます。パワー・シーケンスが絶対必要な状況や、2系統以上の電源回路を利用する場合には、Furmanのスマート・シーケンス製品を利用するのが単純で迅速かつ安心な方法です。

EVS(エクストリーム・ボルテージ・シャッドダウン)

EVSは、機材を誤って200VのAC電源に接続してしまったりといった、長時間にわたる電圧異常の状態から機器を保護します。本機は、EVSに加えてオート・リセット機能も備えており、状況が許容範囲内に戻った際に、電源を自動的に復帰させるか、あるいはオフのままにしておくか、いずれかの動作が選択できます。

リモート・アクセス

必要に応じて、本機はRS-232データ・リンクとコマンド・プロトコルを利用した、リモート・コントロールが可能です。このリモート・アクセス機能によって、様々なコントロール・システムと統合することもできます。

各部説明

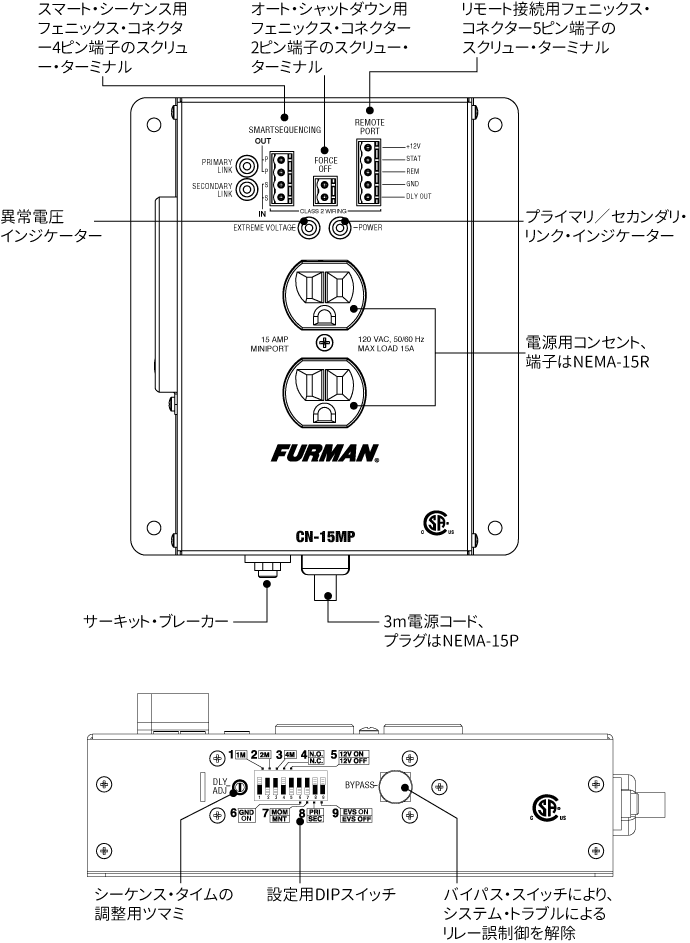

Furman CN-15MP 各部説明図

スペック

最大交流電流値
  • 15アンペア、100 VAC (熱動式サーキット・ブレーカー)
電源コード
  • 3×14 AWG、3メートル、黒、固定、NEMA 5-15Pプラグ
コンセント
  • 2口、NEMA 5-15R
  • サージ|低/過電圧プロテクション
  • 低電圧プロテクション:EVS、77VAC+/-3VAC
  • 過電圧プロテクション:EVS、145VAC+/-5VAC
  • EVSプロテクション 有効|無効モード:DIP 9でオン/オフ設定可能
作動温度範囲
  • 摂氏5度〜40℃
  • 湿度範囲
  • 90% rH以下
ユーザー・インターフェイス
  • サーマル・サーキットブレーカー:底パネル、押しボタン
  • フロントパネルLEDインジケーター:プライマリ・リンク、セカンダリ・リンク・パワー、エクストリーム・ボルテージ

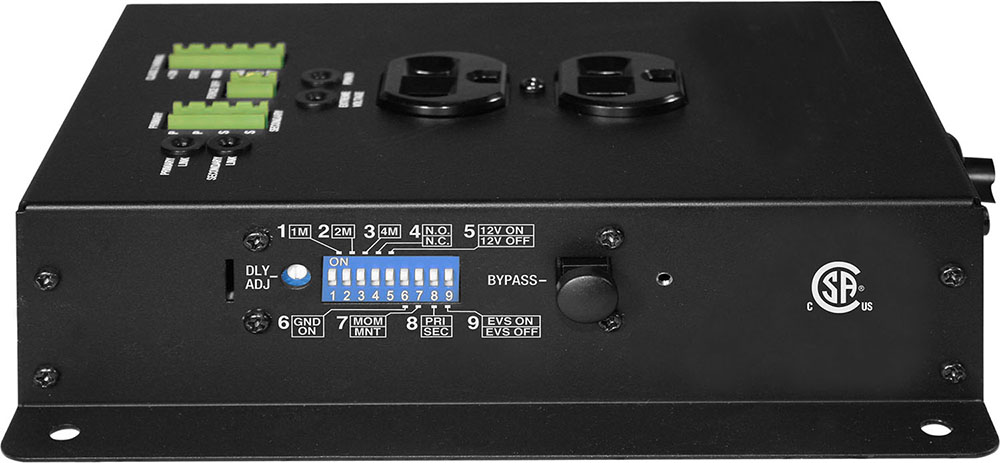

  • サイドパネルDIPスイッチ:セキュリティーカバー内にあります。1分ディレイ、2分ディレイ、4分ディレイ、強制終了NO/NC、12VモードON/OFF、GNDモードON、モメンタリ/メインテインド、プライマリ/セカンダリ、EVS ON/OFF
  • TRIM:サイドパネル、セキュリティーカバー内にあります。ファインチューン・ディレイアジャスト
コントロール/ステイタス/トリガリング(フロント・パネル)
  • リモート・ターミナル:+5-30VDC入力、12VDC (12mA)出力
  • スマート・シーケンス:フェニックスタイプ4ピン端子、スクリュー・ターミナル付き、プライマリ&セカンダリ・リンク(カレントループ - 300m最大)
  • リモート・ターミナル:フェニックス5ピン端子、スクリュー・ターミナル付き、+12V、STAT、REM、GND、DLY OUT(クラス2ワイヤリング)
  • 強制終了:フェニックスタイプ 2ピン端子、スクリュー・ターミナル付き、(クラス2ワイヤリング)
消費電力(無負荷):10ワット
安全基準:NRTL-C CSA/NRTL準拠
Furman CN-15MP 寸法図

商品の仕様は、改良の際予告なしに変更する場合があります。

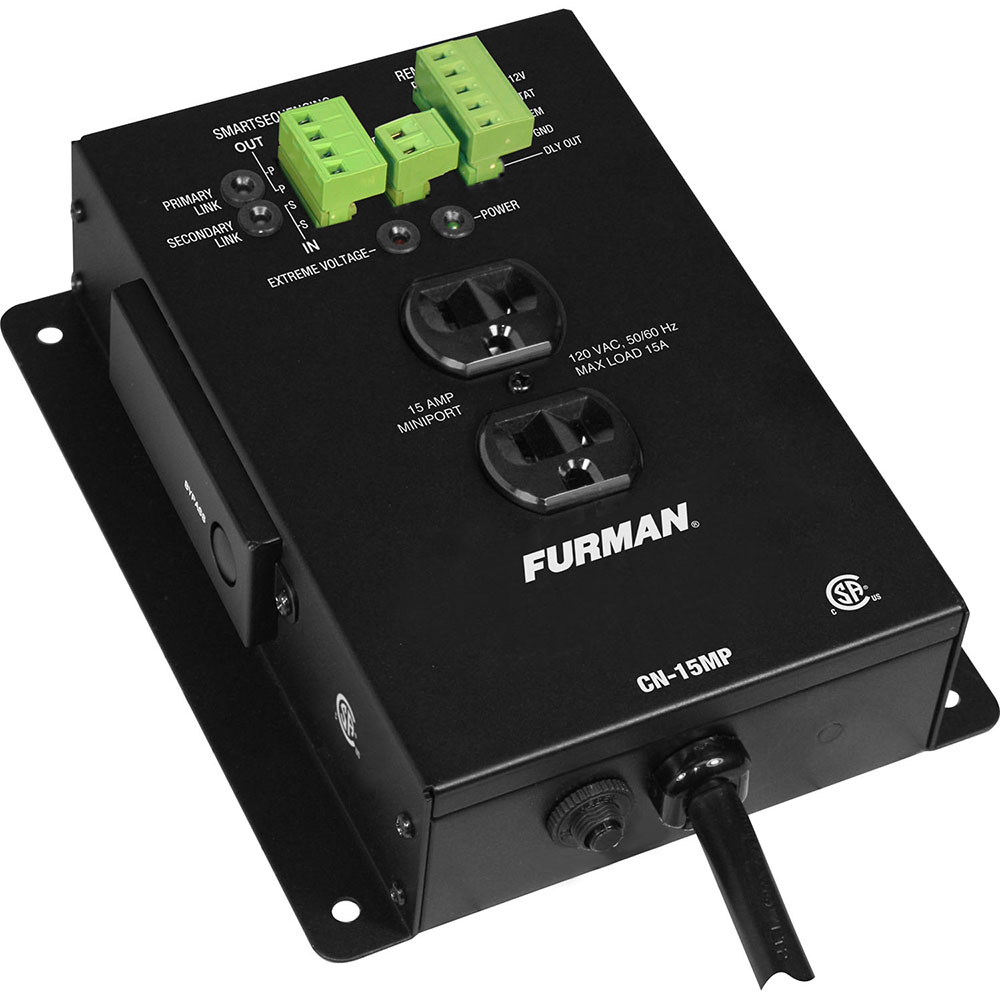

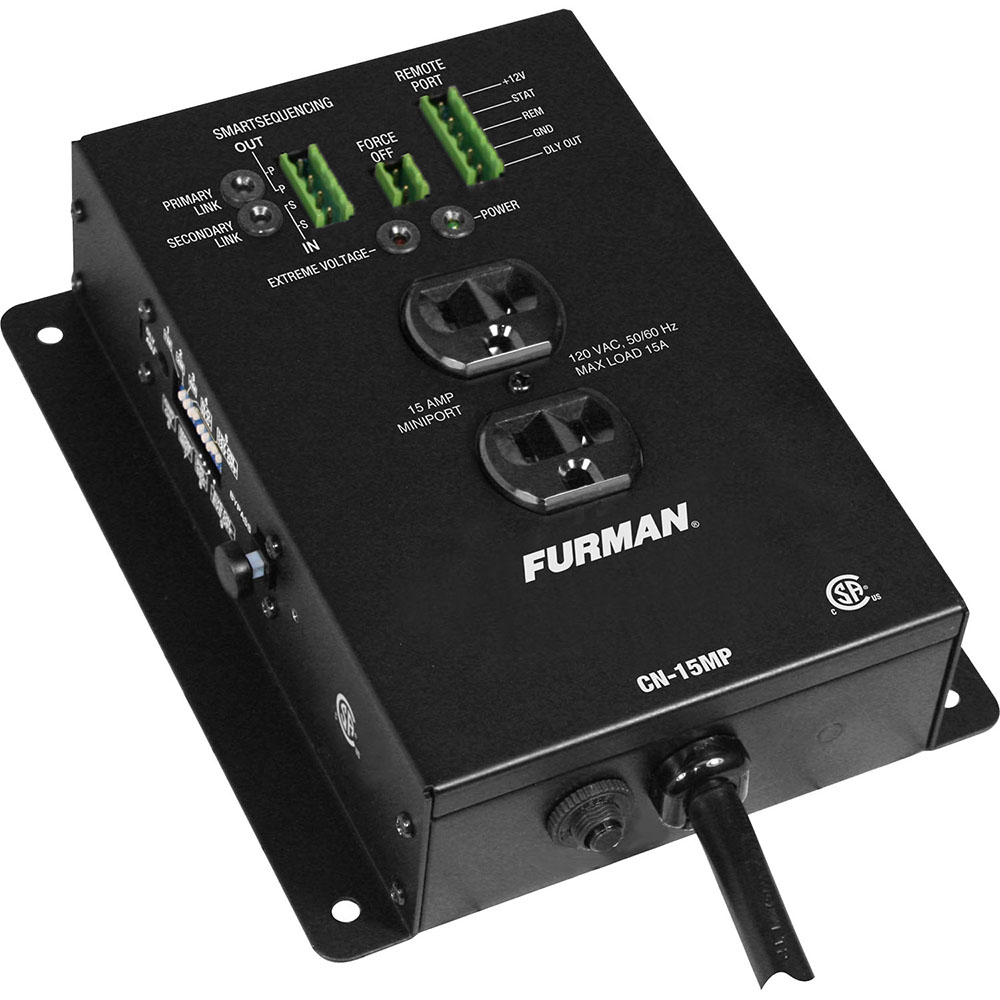

製品画像
