USB Phono Plus Project Seriesフォノ・イコライザー・アンプ搭載USBオーディオ・インターフェイス

ART Tube MP

希望小売価格:¥18,150(税抜:¥16,500)

JAN:4519581029356

CODE:ACPHUSBPS

製品概要

本機は、レコード・プレイヤーのステレオ・フォノレベル機器や、テープ・デッキ等のステレオ・ラインレベル機器を、パソコンとUSBで接続できるオーディオ・インターフェイスです。プロレベルのフォノ・イコライザー・アンプとライン・アンプを搭載しているので、パソコンのサウンド・システムの音質を格段に向上させます。アナログ・レコードのデジタル化は勿論、DTMでも活用できます。

豊富なデジタル入出力

アナログ入力以外にも、S/PDIFデジタル入力とOPTOデジタル入出力を搭載しています。S/PDIF出力がある機材を繋げば、USBでパソコンに接続できます。OPTO IN TO USB端子で、MDやDATの音を高音質でパソコンに取り込んだり、OPTO OUT FROM USB端子でパソコン内の音をMDやDATに書き出したりできます。

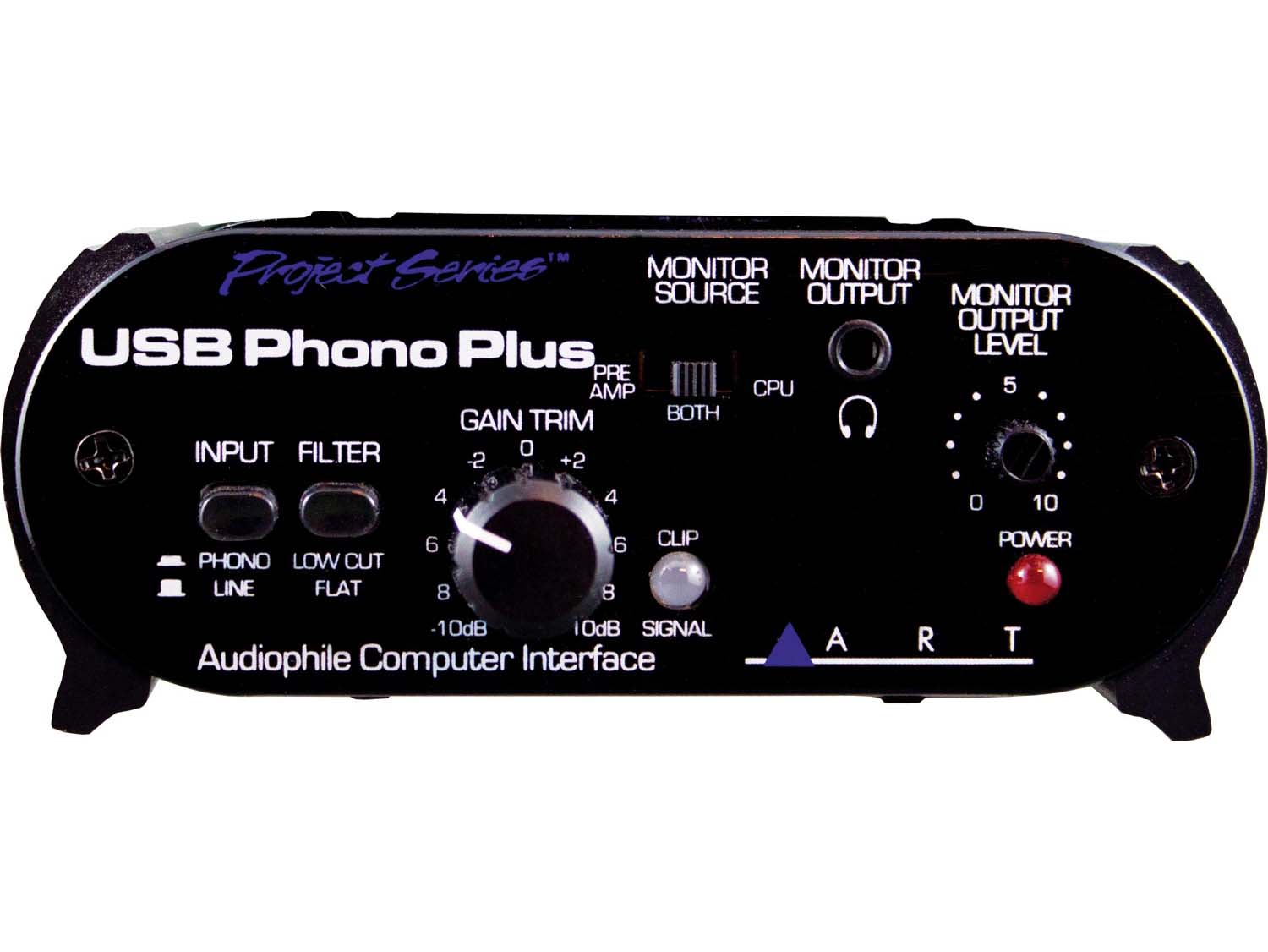

art usb phono plus project series front image
art usb phono plus project series rear image

優れた音質でレコーディング

クリップLED、ゲイン・コントロール、ローカット・フィルタ-を装備しているので、最適なゲイン・コントロールができ、不要な低域のノイズをカットできます。これらにより、優れた音質でレコーディング可能です。

USBで動作

USB Phono PlusはUSB標準ドライバー(USB1.2)で動作するので、特にドライバーをインストールする必要もなく、設定も簡単です。

特長

アナログ・レコードの再生時にフォノ・イコライザー・アンプが必要な理由

  1. 低域と中高域を等しく再生できないため、再生時には低域を補う必要があります。
  2. レコードには一定のヒスノイズがあるために、その対策としてプレス前に高域周波数のゲインをブーストするポスト・プロダクション作業を行います。従って再生時には逆のイコライジングをする必要があります。
  3. フォノ・カートリッジの出力信号は弱い(MM 型カートリッジでも5mV程度)ので、再生時には前述の項目1と2を考慮した上で増幅する必要があります。1950年台中期、RIAA(アメリカレコード協会)は、補償基準を確立しました。その結果として、この時からRIAAフォノ・イコライザーが全てのHi-Fiステレオ・アンプに組み込まれ、フォノ入力が付きました。フォノ・イコライザーがないミキサーにレコード・プレーヤーを接続する場合は、別途フォノ・イコライザー・アンプが必要です。

スペック

周波数特性 10 Hz〜50 kHz, ±0.5%
THD <0.01% typical @ 1 kHz
ノイズ >90 dB below clipping
入力インピーダンス 47k Ω/100pf (phono)、270k Ω (line)
最大入力レベル 40 mV rms @ 1kHz (phono)
+19dBu (line)
最大ゲイン 45dB @1kHz (phono)、6dB (line)
アナログ入力接続 RCA (preamp / phono / line input)
アナログ出力接続 RCA (preamp line output)
⅛″ (monitor / headphone output)
最大出力レベル +6dBu (1.4V rms)
フィルター・タイプ/特性 切替、high pass (low cut) –3dB @22 Hz
A/D-D/A 16 bit, 44.1 kHz or 48 kHz, USB selectable from computer 0.4 ms A/D latency @44.1 kHz
デジタル・オーディオ・インターフェイス TOSLINK Opto In to USB
TOSLINK Opto Out from USB
S/PDIF coax (RCA) In to USB
コンピューター・インターフェイス USB 2.0
ケース アルミ・ブラック・アノダイズ、両端はラバー
電源 USBバスパワー or 7-12V DC or 9〜12V AC@150mA(電源アダプター別売り)
寸法 47×117×114 mm
重量 0.61 kg
Note: 0 dBu = 0.775Vrm

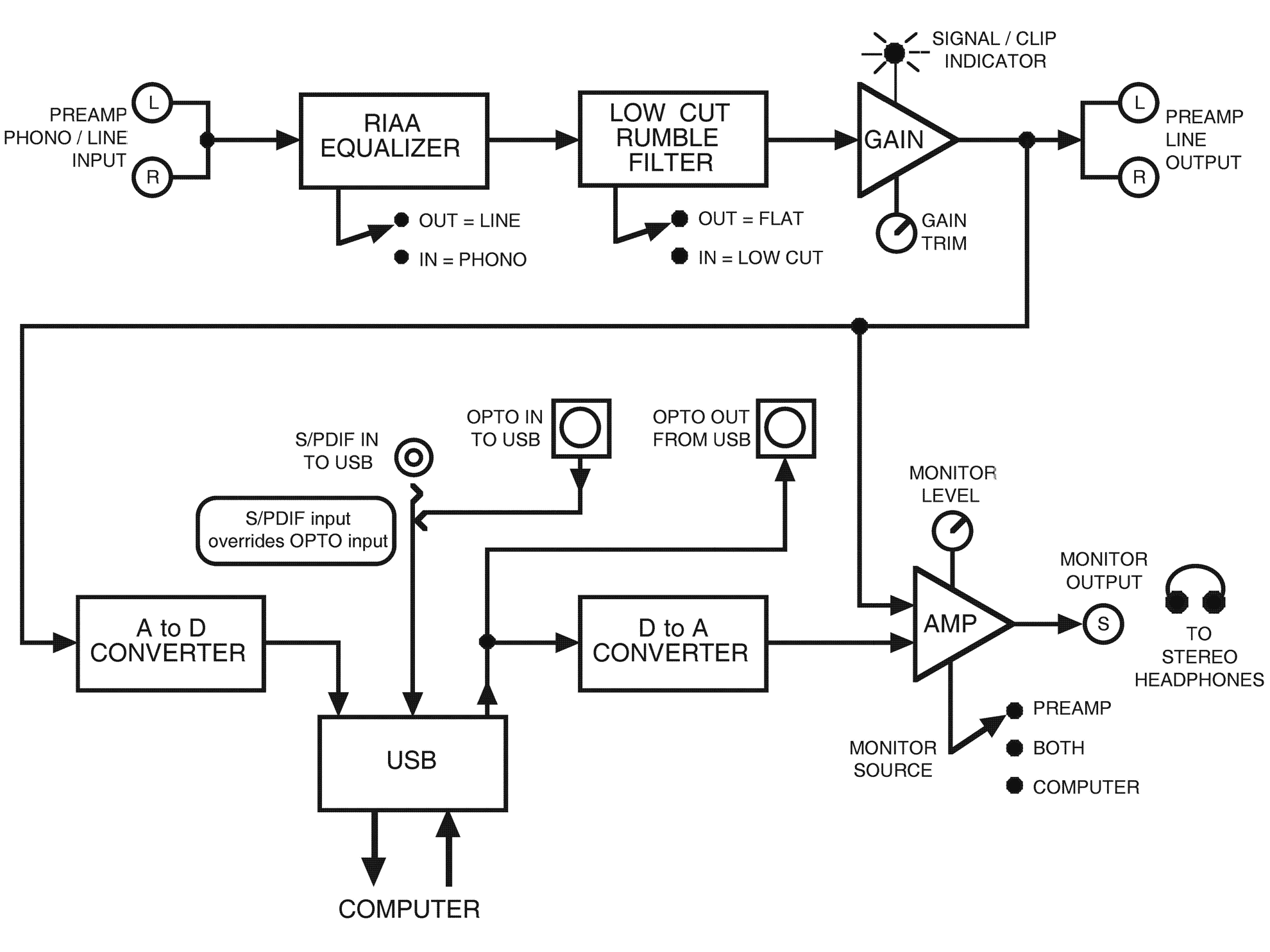

ブロック・ダイアグラム

art usb phono plus project series block diagram

比較表

USB Phono Plus DJ Pre II Precision Phono Pre U
接続 デジタル|アナログ アナログ アナログ
対応カートリッジ MM型 MM型 MC型|MM型
入力切り替え フォノ|ライン 負荷容量 100pF|200pF MC(負荷抵抗 25|100Ω)|MM
特徴 レコード・プレーヤーをパソコンにUSBで接続可能。 レコード・プレーヤーのMM型カートリッジに対応 レコード・プレーヤーのMC型とMMカートリッジに対応
