本機は、それぞれのチャンネルの入力を3分配できる、8チャンネルのマイク・スプリッターです。ライブやスタジオ、レコーディングや放送等、様々な場面で使用できます。
それぞれのチャンネルには、XLR入力が1つ、XLRダイレクト出力が1つ、XLRアイソレート出力が2つあります。

代表的な使い方としては、XLRダイレクト出力はメインのミキサーに送り、XLRアイソレート出力はモニター用やリモート・レコーディング用のミキサーや放送用等に送ります。コンデンサーマイクでファントム電源が必要な場合は、フロント・パネルにあるDIRECT OUTPUT（ダイレクト出力）経由で供給します。

本機は、既にご好評を頂いているART S8と同じ、高品質なトランスを搭載しています。ラックマウント用のパネルは付け替えて、前後面を入れ替えできるので、用途に応じて様々に使えます。ケースはスチール製で全てパッシブ回路、長きに渡ってご使用頂けます。

注：全ての数値はアイソレート出力のものです。150Ωバランス信号を入力し、1KΩ負荷時の値です。



• 周波数特性：20 Hz〜20K Hz, ±0.25 dB @ -15 dBu, -3 dB at approximately 165K Hz
• THD + NOISE：
  0.26%以下、20 Hz〜20K Hz@-15 dBu入力
  0.1%以下、45 Hz to 20K Hz@-15 dBu入力
  0.002% Typical@1K Hz, -15 dBu入力
• 入出力位相差：10度以下@20K Hz (ref. 1K Hz)
• 入力インピーダンス：1.1KΩ以上@1K Hz（ソースのインピーダンスが150Ωの場合）
• 出力インピーダンス：255Ω以下@1K Hz（出力ロード・インピーダンスが1KΩの場合)
• CMRR：105 dB以上 @ 60 Hz, 80 dB以上@ 3K Hz
• 挿入損失：約 2 dB@1K Hz
• 最大入力レベル（1% THD）：-1.4 dBu@20 Hz、+3.5 dBu@30 Hz、+9.4 dBu@50 Hz
• 寸法：44.5H×482.6W×95D mm
• 重量：1.7 kg
• Ref：0 dBu = 0.775 VRMS

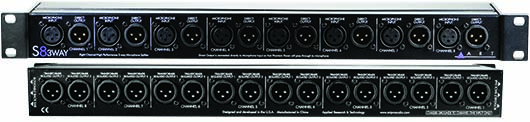

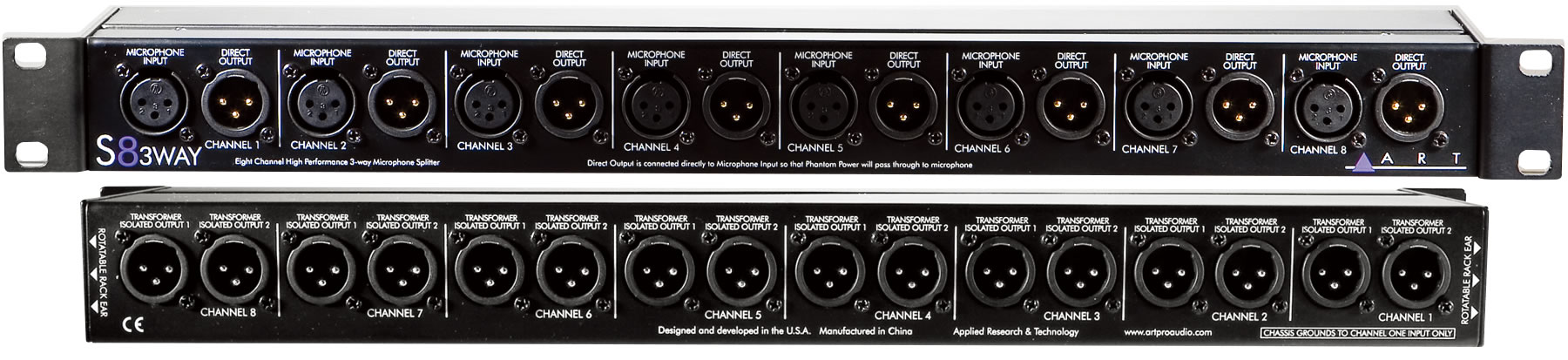

パネル

▲クリックで大きな画像が開きます。
