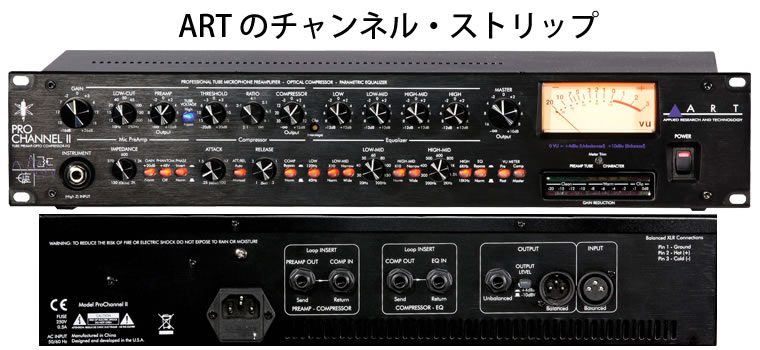

Pro Channel II は、チューブ・マイク・プリアンプとオプト・コンプレッサーそしてEQ を搭載したチャンネル・ストリップです。

マイク・プリはクラスA のディスクリート回路で、クリーンで透明感のあるサウンドです。コンプレッサーは、過渡応答やノイズを繊細にコントロールします。EQ はセミ・パラメトリックで幅広く効きます。

インサーション端子を装備しているので、気に入りのアウト・ボードをマイク・プリアンプの後や、コンプとEQ の間に接続できます。見やすいアナログVU メーターとLED のメーターがあるので、オーディオ・レベルを細かく確認できます。



マイク・プリアンプ

ラインレベル信号と同じくローインピーダンスで、マイクに最適化されています。ゲインは56dB あります。位相はPHASE スイッチで反転できます。

リアパネルにあるXLR INPUT のインピーダンスは様々な種類のマイクに対応します。ファントム電源も送れます。ローカット・フィルターは、低音のノイズや風の音やポップノイズを取り除き、音をより鮮明にします。

フロントパネルには楽器用に1/4" T/S 端子もあります。ロード・インピーダンスを調整してマイク・サウンドの微妙な設定もできます。真空管のプレート・ボルテージを選びサウンドを変化させられます。



コンプレッサー

本機のコンプレッサー部はスロープを調整可能なオプチカル・コンプレッサー／リミッターです。アタックとリリース・コントロールを装備し、レンジが広く、歪が無く、素早い反応が特長です。



イコライザー

本機はセミ・パラメトリック4 バンド・イコライザーを備え自由な音作りができます。それらを効果的に調整することで、今一なサウンドの音源でさえも、良いサウンドに変身させることができます。4つの各バンドは周波数が重複しており、繊細なEQ 処理を可能にしています。



メーター

本機にはアナログVU メーターとLED レベルメーターがあります。VU メーターは、出力レベル／ EQ 出力／コンプレッサー出力／プリアンプ出力を切り替えて表示します。LED メーターは、真空管の動作状態とコンプレッサーのゲイン・リダクション量を表示します。



ループ・インサート

外部機器を本機に接続したり、本機のマイク・プリアンプ部や、コンプレッサー部、EQ 部を独立して使用することができるように、エフェクト・ループが、プリアンプとコンプレッサーの間、コンプレッサーとEQ の間にあります。

入力インピーダンス

• マイク：150 to 3K Ω , variable
• 楽器：2.5M Ω
• インサート入力：7.5K Ω

出力インピーダンス

• 平衡出力：600 Ω バランス
• 不平衡出力：300 Ω
• インサート出力：300 Ω

周波数特性

• マイク入力 to 平衡出力：12 Hz to 100 kHz +0, -1 dB

THD

• 1 kHz：< .015% typical
• 20 to 20 kHz：< .033% typical

EIN

• マイク／ライン：-128 dBu, Input shorted, Max gain, "A" weighted
• 楽器：-109 dBu, Input shorted, Max gain, "A" weighted

最大入力レベル

• マイク：+18 dBu バランス
• 楽器：+15 dBu

最大ゲイン

• マイク：70 dB（XLR to 平衡出力）
• 楽器：64 dB（1/4" to 平衡出力）

最大出力レベル

• 平衡：+24 dBu
• 不平衡：+20 dBu
• 出力レベル@Meter 0 VU：+4 dBu/-10dBV

プリアンプ

• マイク・ゲイン：0 dB to +56 dB
• 楽器ゲイン：+3 dB to +50 dB
• ローカット・フィルター： 10 - 250 Hz, 1-pole, 6 dB/Octave

EQ

• ブースト／カット： ± 12 dB on each band
• ロー周波数チューニング：40 / 120 Hz Selectable
• ミッド1 周波数チューニング：20 Hz to 2 kHz continuously variable
• ミッド2 周波数チューニング：200 Hz to 20 kHz continuously variable
• ハイ周波数チューニング：6 kHz / 18 kHz Selectable

コンプレッサー／リミッター

• アタック・タイム：250 uSec. to 100 mSec.
• リリース・タイム： 100 mSec to 3 Sec.
• コンプレッション・レシオ 2:1 to 30:1



• 寸法：89H × 483W × 233Dmm
• 重量：5kg
• 電源：100V



Note: 0 dBu = 0.775 VRMS, 0 dBV = 1 VRMS
