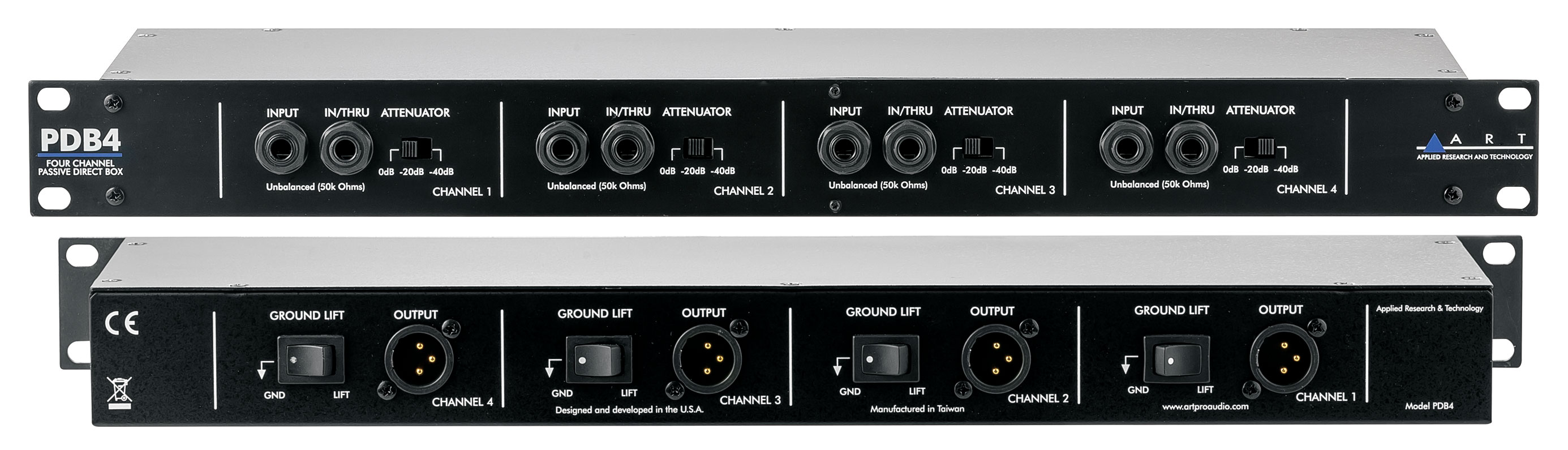

本機は4チャンネルのパッシブDIボックスです。シンプルながら驚くほどに役に立つ音響機器です。高品質なトランスを搭載し、1Uラックサイズに4チャンネルのDIボックスを備えています。
それぞれのチャンネルはアイソレートされているので、チャンネル毎の分離も確実です。トランスでそれぞれの入出力間もアイソレートしているので、システムのグランドループも取り除けます。
ツアー等の激しい扱いでも耐えるタフさがあり、楽器や音源を入力し、ミキサー等にバランス信号を確実に送ります。
楽器や音源をミキサーに送るのと同時に、アンプにも信号を送ることができます。



特長

• アイソレートされた4つのチャンネル
• 入力信号のレベルを切り替え可能（0dB、-20dB、-40dB）
• インスト／ライン入力端子（フォーン：50k Ω）
• パラレル・リンク／スルー端子（フォーン：50k Ω）
• XLR出力端子（600 Ω）
• グランドリフト・スイッチ
• 1Uラック・サイズ

ギターやベースを接続

ギターやベースの不平衡ハイ・インピーダンス信号を、ミキサー入力用に平衡ロー・インピーダンス信号に変換します。



キーボードやライン・レベル機器を接続

アッテネーターを-20dBにセットすれば、キーボードやラインレベル機器の信号もミキサーに最適な信号に変換します。4チャンネル・タイプのPDB4ならキーボードやオーディオ機器のステレオ信号にも同時に対応できます。



アンプヘッドを接続

アッテネーターを-40dBにセットすれば、アンプヘッドのスピーカーアウトもミキサーに最適な信号に変換します。但しこの場合本機のTHRU端子にスピーカーを繋ぐ必要があります。



DJミキサーを接続

DJミキサーの-10dBラインレベルでも本機で平衡信号に変換すれば、ケーブルを長く引きまわす必要がある場合にも有効です。

• グランドリフト：切り替え式
• 入力アッテネート：切り替え式（0dB、-20dB、-40dB）
• 入力インピーダンス：50k Ω
• 出力インピーダンス：600 Ω
• 入力端子：1/4" TS アンバランス
• 出力端子：XLR バランス・オス
• 周波数特性：10Hz〜50kHz +/-0.5dB@+4dBu
• ケース：スチール製、1Uラックマウント型
• 寸法：44H×483W×152D mm
• 重量：2.95 kg
