ART MX822：エフェク・トループ付き8CHステレオ・ミキサー

概要

MX822は、8入力のラックマウント・ミキサーで、エフェクトループ付きです。スタジオやライブなど幅広い用途で使えます。全てのチャンネルでモノかステレオ信号を入力でき、レベルとパンとエフェクト・センド・コントロールを備えています。それぞれのチャンネルには信号とクリップを確認できるLEDがあり、メインの出力チャンネルにはクリップを含む6段階のLEDメーターがあります。チャンネル１にのみ、マイク／ライン切替スイッチがあります。XLR端子はファントム電源のオン／オフができます。

複数台のMX822を1/4" TRSケーブルで繋げば入力を増やせます。外部エフェクターを繫ぐと、それぞれのチャンネルのSENDコントロールでミックスできます。フロント・パネルのヘッドホン端子とヘッドホン・レベル・コントロールを使えば、メイン出力レベルとは関係なくサウンドをモニターできます。

本機はステージ、スタジオ、会議室、教会、レストラン、クラブ等、様々な場所で使えます。バンドがライブで使う場合、複数の楽器を使うプレイヤーがサブミキサーとして使ったり、小さな会場なら通常のミキサーの代わりに使うことも出来るでしょう。

特長

独立したレベル、パン、エフェクト・センド・コントロールを備えた8ステレオ／モノ入力チャンネル
LEFTに入力したモノ信号は左右両チャンネルに送られます。
チャンネル1の入力ではバランスXLRと1/4" TSを切り替え可能
マイク入力は+48Vファントム電源のオン／オフ可能
それぞれのチャンネルに緑のシグナルLEDと赤のクリップLEDを装備
マスター・チャンネルにクリップを含む6段階のLED出力メーターを装備
左右平衡XLRメイン出力
フロント・パネルに1/4" ステレオ（TRS）ヘッドホン端子と、独立したレベル・コントロールを装備
一般的な1/4" TRSケーブルで複数台のMX822をリンク可能
センド／リターン・コントロール付きエフェクト・ループを搭載
1Uサイズ・スチール製

スペック

入力端子：
- XLRメス平衡（MIC）
- 1/4" TS不平衡（CH 1〜8、EFFECTS RETURN）
- 1/4" TRSステレオ不平衡（EFX BUS IN、MAIN EXPAND IN）
出力端子：
- XLRオス平衡（Main）
- 1/4" TS不平衡（EFFECTS SEND）
- 1/4" TRSステレオ不平衡（MONITOR、MAIN EXPAND OUT、HEADPHONE）
入力インピーダンス：1k Ω（MIC）、5k Ω（CH 1〜8）
出力インピーダンス：<1k Ω（MAIN、平衡）、<25 Ω（HEADPHONE）
周波数特性：20 Hz〜20 kHz（+0, -1 dB）（CH 1〜8 IN、MAIN OUT）
THD：<0.01% @ 1 kHz
位相：全ての接続は同相です
S/N比：>90dB typical (Ref 0dBu)
EIN：-120dBu typical（XLR平衡、最大ゲイン）、 -100dBu typical (1/4")
最大入力レベル：-19dBu（MIC）、+24dBu（CH 1〜8）
最大出力レベル：+24dBu（MAIN）、+18dBu（MONITOR、EFFECTS SEND）
最大ゲイン：+60dB（MIC）、+14dB (CH 1〜8)
ファントム電源：切替式、+48V DC、フィルタード、電流制限
ケース：スチール
電源：95〜125 VAC, 50/60 Hz、<15W
寸法：44.5mm×483mm×152mm
重量：2.95 kg

Note: 0 dBu = 0.775Vrms

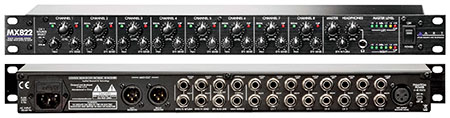

画像
