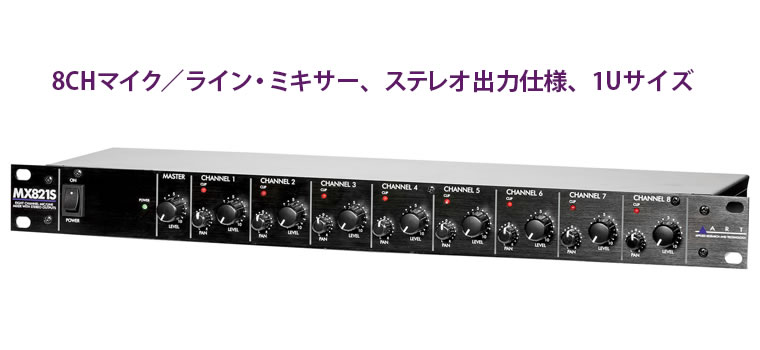

本機は8チャンネルのマイク／ラインミキサーです。ステレオ出力で、8つの入力を1系統のラインレベルのステレオ信号として出力します。それぞれのチャンネルには、バランスXLRマイク信号 or アンバランス1/4" TSライン信号を入力でき、それぞれのチャンネル毎にレベルとパンを設定できます。



更にそれぞれのマイク入力で＋48Vファントム電源のオン／オフを設定できます。マスター・レベルは、ローインピーダンス・バランス1/4" TRS端子からの出力信号を調整します。マスター・レベル・コントロールの影響を受けないプリフェイド出力と、AUXバスRCA入力端子があるので、本機を複数台組み合わせれば、更に多くのチャンネルが必要な場合に便利です。



本機は、ステージ上、スタジオ、集会所、会議室、教会、レストラン、小さなクラブ、ジムを始め、様々な場所でお使い頂けます。電源内蔵で19インチ1Uラックサイズなので、設置も簡単で、長きに亘りご使用頂けます。

• CH入力で、それぞれのチャンネルにレベルとパンを設定可能
• それぞれのチャンネルに、バランスXLRマイク信号 or アンバランス1/4" TSライン信号の入力端子を装備
• それぞれのマイク入力で低ノイズな＋48Vファントム電源のオン／オフを設定可能
• 左右のバランス1/4" TRSメインアウト端子はマスター・レベル・コントロールで設定可能
• プリフェイドRCA出力とAUXバスRCA入力端子により、複数台組み合わせて入力チャンネルの増設が可能
• それぞれのライン入力端子は、内部接続によりそれぞれダイレクトライン出力に変更可能
• 電源内蔵で19インチ1Uラックサイズ
• ステージやスタジオでの設置が簡単

• 入力端子：

  • XLRメス・バランス（MIC、チャンネル1〜8）
  • 1/4" TSアンバランス（ライン、チャンネル1〜8）
  • RCAアンバランス（AUX BUS IN、LEFT & RIGHT）

• 出力端子：

  • 1/4" TRSバランス（メイン出力、LEFT & RIGHT）
  • RCAアンバランス（プリフェイド出力、LEFT & RIGHT）

• 入力インピーダンス：2k Ω (Mic)、20k Ω (Line)、51k Ω (AUX BUS IN)
• 出力インピーダンス：200 Ω（メイン出力、バランス）
  100 Ω（プリフェイド出力）
• 周波数特性：20 Hz〜20 kHz（+0, -1 dB）（チャンネル1〜8入力、メイン出力）
• THD：<0.01% @ 1 kHz, typical
• 位相：全ての入出力は同相
• S/N比：>99dB typical（Ref 0dBu）
• CMRR：>43 dB typical



以下の特性は全てのPANコントロールがセンターの場合

• 最大入力レベル：-4 dBu (Mic)、+22 dBu (Line)
• 最大出力レベル：+24 dBu（バランス）、+18 dBu（アンバランス）
• 最大ゲイン：54 dB（Mic）、29 dB（Line）



• ファントム電源：スイッチで切替、+48V DC、最大電流値7 mA
• 電源：100 VAC, 50-60 Hz、<15W

• 寸法：44.5H×483W×152D mm
• 重量：2.9 kg
• Note: 0 dBu = 0.775Vrms

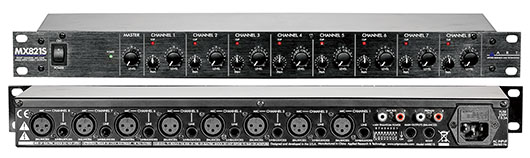

パネル

▲クリックで大きな画像が開きます。



本機の発売に伴いMX821は生産終了です。

MX821からの変更点

• TONEコントロールが無くなり、PANに代わりました。
• ステレオ出力仕様になりました。
