2つのステレオ入力、5ゾーンのステレオ出力を持つミキサーです。各ゾーンには入力１＆２それぞれに対応するボリューム、ステレオ／モノ切替スイッチ、LEDレベルメーターを備えています。アンプやパワード・スピーカー等に接続すればボリュームをMX225で集中コントロールできます。接続は全てバランスXLRです。内蔵電源で19インチ・ラックサイズ。設置や操作も簡単です。



ゾーン・ディストリビューターとは？

複数のパワー・アンプやパワード・スピーカーを使用するシステムが一般的になってきました。

クラブ、ホール、レストラン、集会場、競技場、オフィス、娯楽施設等でポータブルPAと複数のスピーカーを設置して使用する場合、全ての場所のレベルを調整するのは楽ではありません。

そんな場合でもMX225があれば簡単です。本機なら複数のパワー・アンプやパワード・スピーカーをゾーンに分けて一箇所で集中コントロールできます。



使いかたも簡単です。まずPAミキサーからのラインレベル信号を本機に入力します。本機の5つあるゾーン出力にパワーアンプやパワード・スピーカーを接続します。本機には2つのステレオ信号を入力できます。

後はゾーン毎にレベルを調節するだけです。それぞれのゾーンにはLEDレベルメーターがあるので、システム全体を簡単に視認できます。



• バランス入力は2系統あり、ステレオ信号とモノラル信号どちらでも入力できます。
• 2つの入力ソースは5つある全てのゾーン・チャンネルに送られます。
• 5つのゾーン・チャンネルは2つの入力ソースに対しレベル調整が可能です。

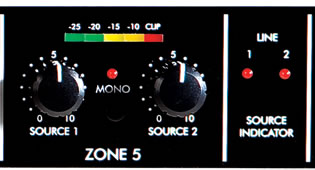

• MONOスイッチによりゾーン毎にステレオとモノラルの設定が可能。
• モノラルにセットするとMONOのLEDが点灯
• 全てのゾーン・チャンネルにLEDレベルメーター（-25、-20、-15、-10、Clip）を装備。
• SOURCE INDICATORのLEDによりソース１と２の信号が通っているか確認できます。

• 入力端子：XLRメス平衡（×4）
• 出力端子：XLRオス平衡（×10）
• 入力インピーダンス：47k Ohms
• 出力インピーダンス：200 Ohms
• 最大入力レベル：+20dBu balanced
• 最大出力レベル：+24dBu balanced
• 最大ゲイン：+6dB
• S/N比：>90dB typical
• THD：<0.05% Typical
• 周波数特性：20Hz〜100kHz（@ 80Hz the output drops 3dB、@ 100kHz drops about 5dB）
• 電源：100VAC / 50-60Hz, 15 Watts typical
• 寸法：44×483×184mm
• 重量：2.42kg
