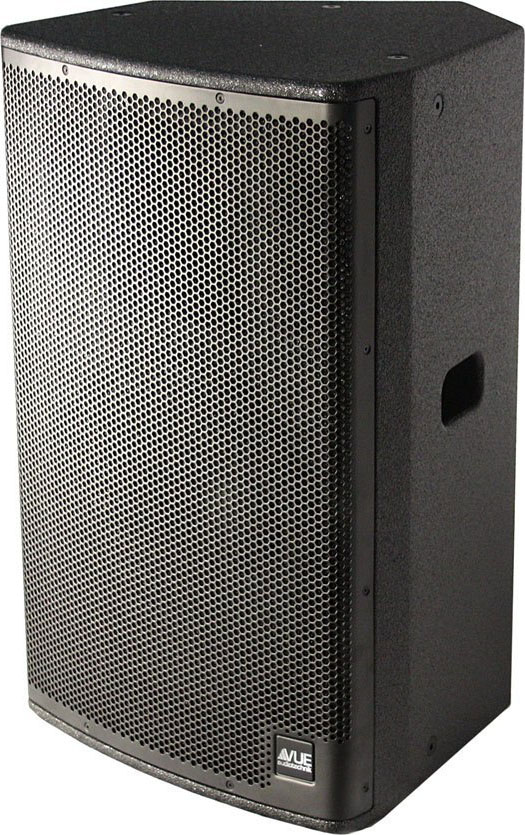

a-15フルレンジ・システム

vue a-12

希望小売価格(黒)¥396,000(税抜 ¥360,000)

a-15の特長

a-Classの特長

自然な音質と一貫したボイシング

a-Classシステムは、プロのための音質|汎用性|コスト面のバランスが優れたモデルです。VUEのフラッグシップモデルであるh-Classを基に設計し、同様のサウンド・クオリティを追求しています。全てのモデルが全帯域において同一ボイシングを持ち、他のa-Classモデルとも問題なく組み合わせて使えます。劇場|公会堂|観光施設|簡易PAなど、非常に幅広い用途で活用できます。

搭載するドライバー

コンパクトな2ウェイ・スピーカーで、ネオジムLFドライバーと、アルミドーム・ネオジムHFコンプレッション・ドライバーを搭載しています。コンプレッション・ドライバーの指向角は、水平70°|垂直55°で、水平 or 垂直に回転できます。

クロスオーバー

クロスオーバー

独自のクロスオーバー・ネットワークは、各ドライバーとキャビネットの組み合わせを考え、丹念に調整されています。ドライバー|ホーン|クロスオーバーの相乗効果により、各周波数帯域において出力と明瞭度の優れたバランスを実現します。(画像はa-12のものです)

ングル/バイ・アンプ切替可の図

シングル/バイ・アンプ切替可

シングルアンプ or バイアンプを切り替え可能です。切り替えはリアパネルのスイッチで素早く行えます。
(切替はa-12とa-15のみで可能です)

a-10とas-115の組み合わせ

ポールマウント

ポールマウントを本体に備えているので、スタンドやサブウーファーの上に設置することも容易です。画像はa-10とas-115の組み合わせです。

a-12横置き

縦置き&横置き可能

独自の5角形エンクロージャーは、縦でも横にしても使えます。

幅広い用途に対応

ハンドルに加え取付用ポイントも備えており、壁等への取り付けも簡単です。幅広い用途で使うことが考えられており、単体で使うことも、他のモデルと組み合わせてシステムの一部として使うこともできます。フライポイントはアイボルトの利用で、柔軟な吊り設置を可能にしています。

耐久性に優れたエンクロージャー

エンクロージャーは、すぐれた音響性能と長期の耐久性があります。材質は多層バーチ合板です。表面は固く、防水ポリウレタン塗装を施しています。前面のグリルは金属製で防水プラスチックで覆われています。

使用用途

vue a-class installation example
vue a-class installation example
vue a-class installation example
vue a-class installation example
vue a-class installation example

スペック

  シングルアンプ・モード バイアンプ・モード
種類 広指向性15インチプロフェッショナルスピーカー
音響特性
周波数特性(± 3dB) 52Hz〜18kHz 52Hz〜3400Hz, 600Hz〜18kHz
再生周波数(-10dB) 42Hz〜18kHz 42Hz〜3600Hz, 450Hz〜18kHz
出力音圧レベル(1W/1m) 98 dB 98 / 107 dB
許容入力(連続) 600W 600W LF / 75w HF
許容入力(ピーク) 1200W 1200W LF / 150w HF
最大SPL(ピーク) 131 dB SPL 131 dB SPL
最大SPL(連続) 125 dB SPL 125 dB SPL
水平方向カバレッジ 70° (-6dB) 70° (-6dB)
垂直方向カバレッジ 55° (-6dB) 55° (-6dB)
ドライバー特性
LFドライバー 15″コーン、4″ボイスコイル
HFドライバー 3″ボイスコイル、1.4″スロート ネオジムコンプレッションドライバー
公称インピーダンス 8/8Ω
端子 2 × NL-4 (パッシブモード/バイアンプモード切替スイッチ付)
筐体特性
エンクロージャー素材 15-30mm クロスラミネートバーチポリウッド
エンクロージャー仕上げ 6層のポリマーテクスチャー仕上げ
ハンドル 側面に2ヶ所埋込み
対応スタンド ポールマウントソケット(35mm) / M8 リギングポイント
寸法 (H × W × D) 716 × 450 × 450mm
重量 27kg

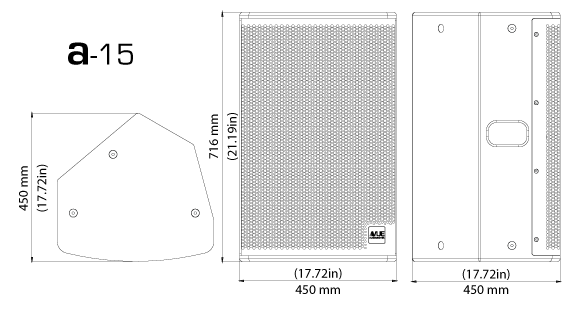

寸法図

vue a-15 寸法図

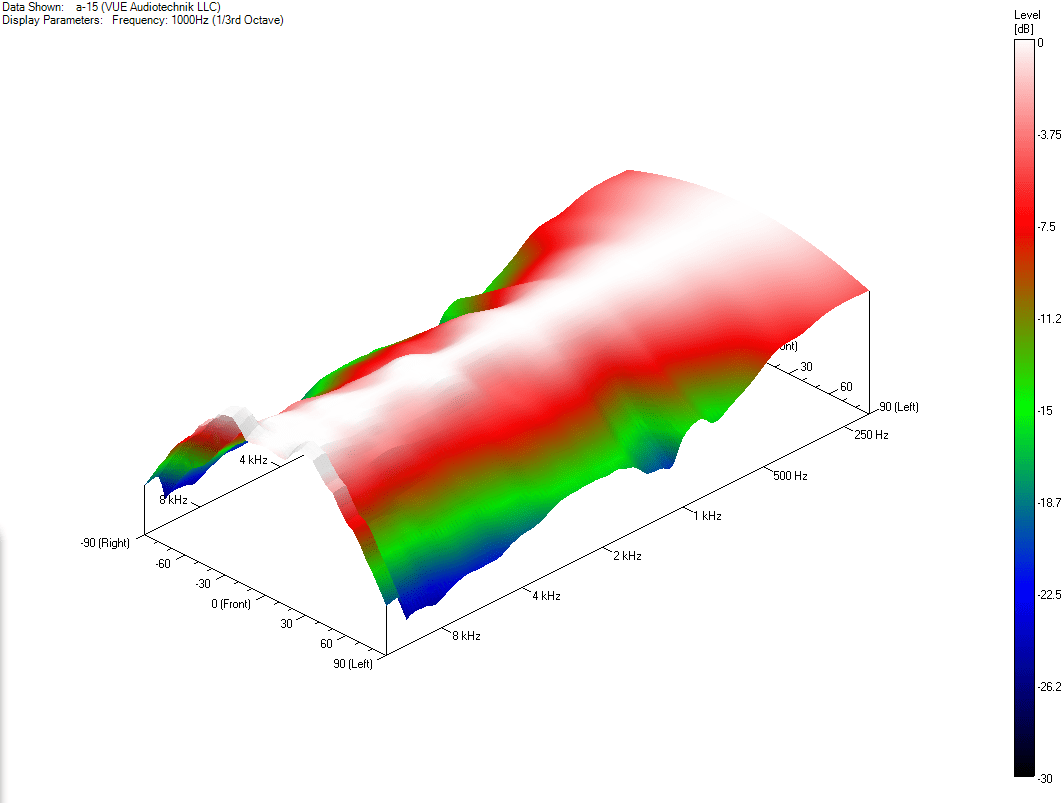

カバレッジ・プロット

vue a-15 カバレッジ・プロット

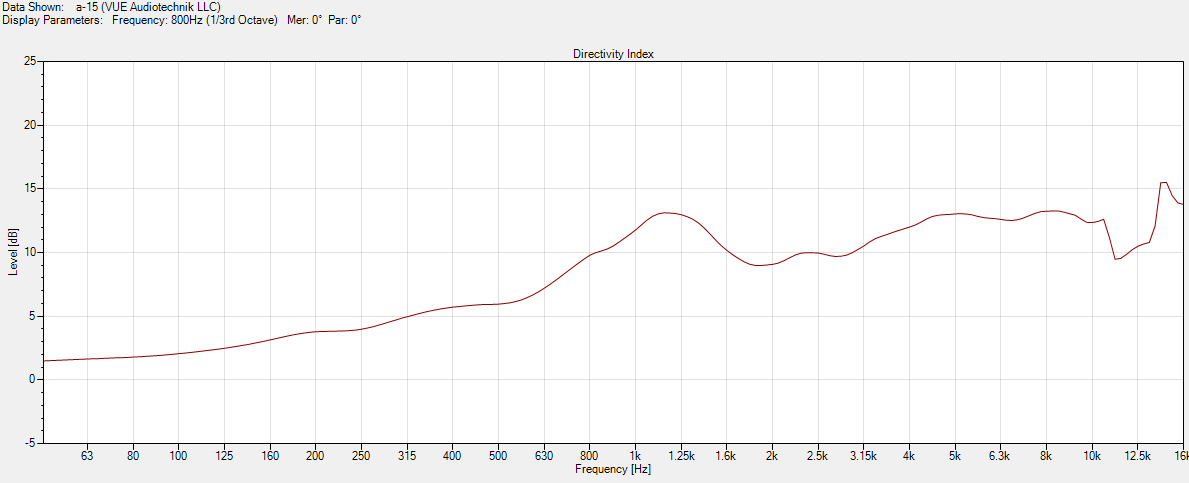

プロット

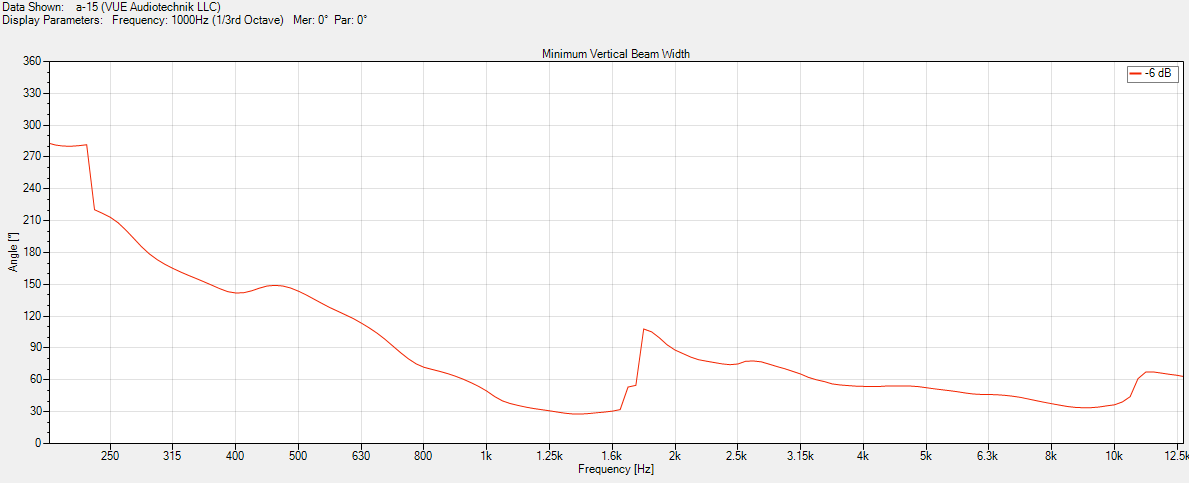

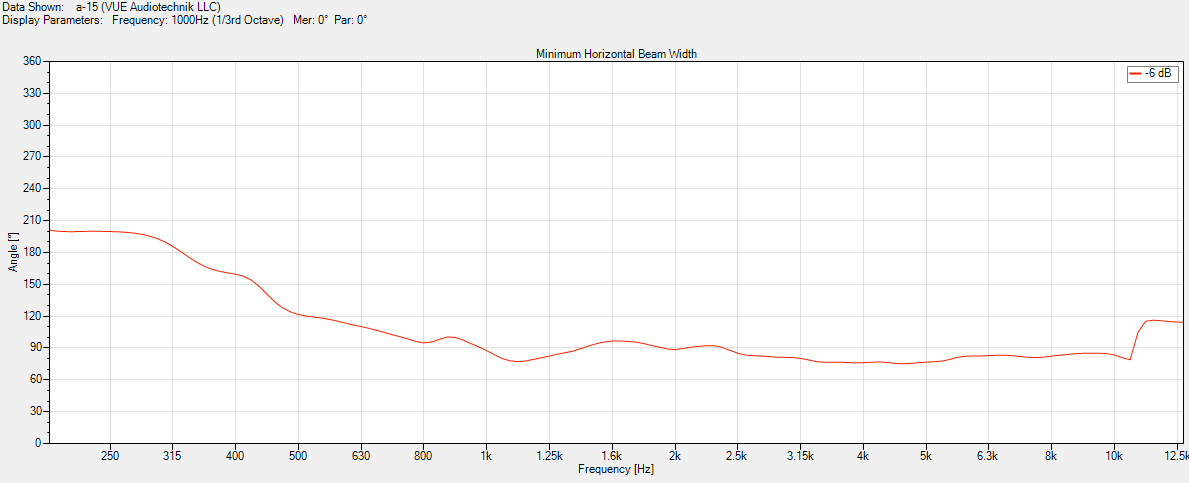

vue a-15 plot ormal vue a-15 normal-horz vue a-15 normal-ver
