USB MIX 4

インターネット配信に便利なUSBミキサー

ART USB MIX 4

希望小売価格:¥15,000+税

JAN:4519581036347

CODE:USBMIX4



インターネット配信に便利なループバック機能を備えた、4チャンネル・ミキサー/USBオーディオ・インターフェイスです。他にも、ホームスタジオ用の入門機として、またモバイルできるレコーディング機材として最適です。ポッドキャストの収録|曲のアイデアを録音|ホームビデオのアフレコ|ジャムセッションのレコーディング他、様々な場面でお使いいただけます。MacとWindowsどちらでも使えます。

ループバック機能

ループバックは、インターネット配信を行う際に便利な機能です。本機に入力したオーディオ信号と、コンピュータからのプレイバック・オーディオ信号をステレオ・ミックスして、再度コンピュータに送ることができます。RECORD SOURCE (TO PC) スイッチをLOOPBACKにするとこの機能を使えます。

ヘッドセット端子

インターネット配信に便利なヘッドセット・マイク用の端子があります。この端子を使うとマイクはCH1に送られます。

AUX入力

ステレオ・ミニ・フォーンのAUX入力端子があります。スマートフォン|携帯音楽プレイヤー|その他の機器を繋ぎ、音楽や効果音を鳴らすことができます。

<繋いだ画像を貼る>

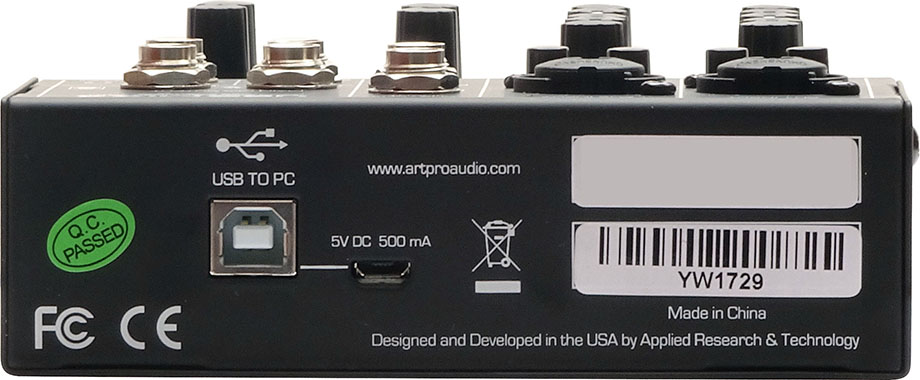

USB電源

電源はUSB端子からとります。パソコン|USB電源アダプター|USBモバイル・バッテリーなどが使えるので、モバイルにも便利です。

左のUSB TO PC端子はコンピュータに繋ぎます。コンピュータから電源を取り、オーディオ・データのやり取りをします。

右の5V DC端子(micro USB)にはUSB電源アダプター or USBモバイル・バッテリーを繋ぎます。この端子では電源供給のみを行います。

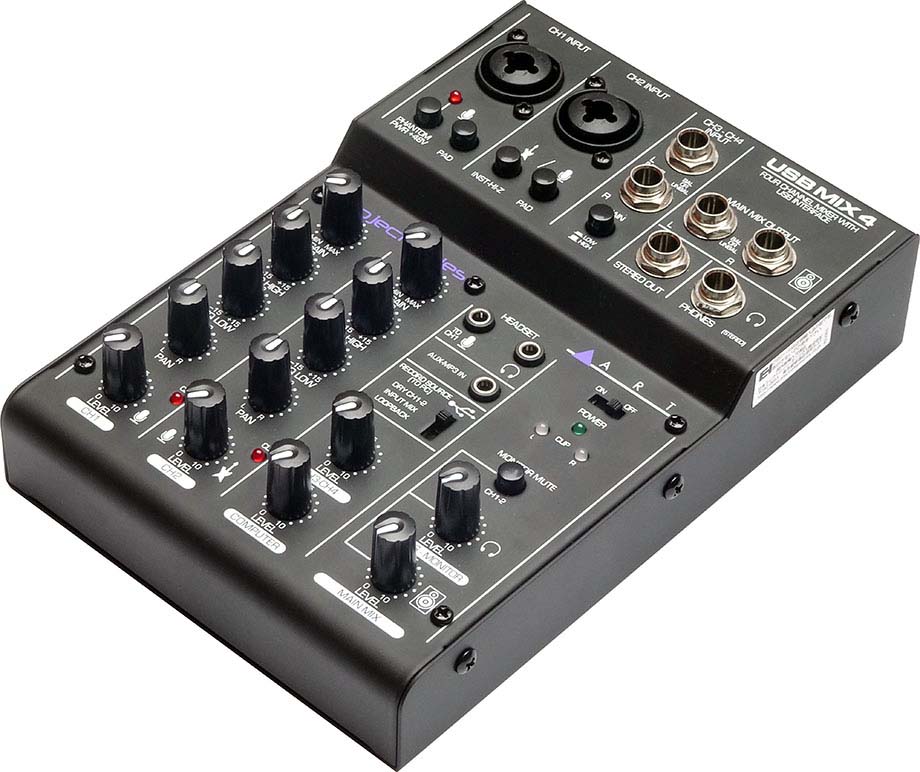

4チャンネル・ミキサー

CH1はマイク or ライン機器、CH2はマイク or 楽器、CH3&4はライン信号を入力できます。CH1&2には〈入力ゲイン|2バンドEQ|パン|出力レベル〉を装備しています。

CH1

マイク用にはXLR端子、ライン出力機器用には1/4インチ端子、どちらにも対応しています。XLR端子に繋いだコンデンサー・マイクや機器に+48Vファントム電源を供給できます。

CH2

マイク用のXLR(バランス)と楽器用の1/4インチ(アンバランス)、どちらにも対応しています。

CH3&CH4

1/4インチ・バランス・ステレオ入力端子で、ライン・レベル信号を扱えます。モノラル信号を入力する場合は、Lだけを使います。

LEVEL(COMPUTER)

USBで繋いだコンピュータからのプレイバック信号のレベルを設定できます。

2バンドEQ

CH1とCH2には、HIGHとLOW、2バンドのEQを装備しています。

主な特徴

  • 電源はUSB端子(5V: Type-Bまたはmicro USB Type-B)から取ります。
  • CH1はバランス信号に対応したコンボ端子です。マイク用にはXLR端子、ライン出力機器用には1/4インチ端子、どちらにも対応しています。
  • CH1のマイク用にはノイズが少ない48Vファントム電源を供給できます。ON/OFF可能。
  • CH2はXLR(バランス)と1/4インチ(アンバランス)、どちらにも対応しています。マイク用にはXLR端子、楽器用には1/4インチ端子を使えます。
  • CH3-CH4はバランス1/4インチTRS端子で、ステレオ or モノラルのラインレベル信号を入力できます。
  • 1/4インチTS出力端子はアンバランスのライン・レベル出力。
  • 音楽プレイヤー等を繋ぐためのステレオ・ミニフォーン端子。
  • ステレオ出力はPCインターフェイス設定から独立しています。
  • ステレオ1/4インチ・ヘッドホン端子はレベル設定できます。
  • 各入力|メインアウト|ヘッドホン・モニターはそれぞれ設定が可能
  • CH1&2用にはクリップを表示する赤いLEDがあります
  • USB2.0に対応しています。
  • 最近のWindows|Mac OSであれば、別途ドライバーのインストールは不要です。
  • USBケーブルとAudacity(レコーディング・ソフト)が付属。

スペック

  • 入力端子
    • CH1 INPUT:コンボ端子(XLRバランス|1/4インチ・バランス)
    • CH2 INPUT:コンボ端子(XLRバランス|1/4インチ・アンバランス)
    • CH3-CH4 INPUT:1/4インチ・バランス or アンバランス
    • AUX-MP3 IN:ステレオ・ミニ・フォーン
  • 出力端子
    • MAIN MIX OUTPUT:1/4インチTSアンバランス
    • STEREO OUTPUT:1/4インチTRSステレオ
    • PHONES:1/4インチTRSステレオ
    • HEADSET:ステレオ・ミニ・フォーン
  • 入力インピーダンス
    • 240k Ω(INST-HI-Z)
    • 20k Ω (Line)(CH1、CH2、CH3-CH4 INPUT)
    • >4k Ω (CH1-CH2 XLR INPUT)
  • 出力インピーダンス
    • MAIN MIX: 220 Ω(アンバランス1/4インチ)
    • PHONES:100 Ω
    • STEREO OUT:2k Ω
  • 周波数特性:20 Hz〜20 kHz(+0, -1 dB)
  • THD:<0.02% @ 1 kHz
  • CMRR:>52dB typical
  • 位相:全ての接続は同相
  • SN比:>90dB typical (Ref 0dBu)
  • EIN
    • -120dBu typical (XLRバランス、最大ゲイン),
    • -95dBu typical (1/4インチ)
  • 最大入力レベル
    • +8dBu (XLR入力端子)
    • +16dBu (1/4インチ入力端子)
  • 最大出力レベル
    • +15dBu (MAIN MIX OUTPUT)
    • +15dBu(PHONES)
    • +12dB(STEREO OUT)
  • 最大ゲイン
  •  In to Main Out
    • CH1 INPUT:+60dB (XLR)、+47dB(1/4インチ)
    • CH2 INPUT:+55dB (XLR)、+37dB(1/4インチ:INST-HI-Z)
    • CH3-CH4 INPUT:+5dB(1/4インチ)
  •  In to USB
    • +46dB CH1(XLRバランス)
    • +40dB CH2(XLRバランス)
    • +32dB CH1(1/4インチ・バランス)
    • +33dB CH1(1/4インチ・アンバランス)
    • +23dB CH2(1/4インチ・アンバランス)
    • +46dB MIC to CH1(ミニ・フォーン)
    • -8dB CH3-CH4(1/4インチ)
    • -8dB AUX IN(ミニ・フォーン)
  •  USB to Out
    • +18dB(Main Mix出力)
    • +18dB(PHONES出力)
  • ファントム電源:スイッチでON/OFF、+48V DC、フィルター、電流制限 (CH1のみ)
  • A/D-D/A:16 Bit、44.1 kHz or 48 kHz、USB接続したコンピュータで選択
  •  0.4 ms A/Dレイテンシー @ 44.1 kHz
  • コンピュータ・インターフェイス:USB端子
  • シャーシ:スチール製、ブラック塗装
  • 電源:USB電源(5V/500mA)、コンピュータやUSB電源アダプターから電源をとります
  • 寸法 :45mmH × 130mmW × 191mmD
  • 重量:710g

Note: 0 dBu = 0.775Vrms
